电子皮带秤的计量原理分析

  • 发布者：称重设备制造
  • 发布时间：2020-07-25
  • 点击数：

　　电子皮带秤主要用于各种自动化流水线以及物流输送系统上自动重量检测、上下限判别或重量分级选别，广泛应用于工业生产、制药、食品、化工等行业的在线检测。

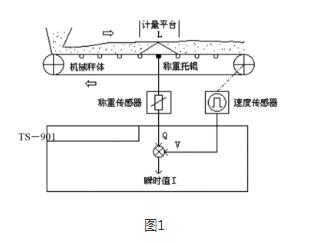

图1

　　计量平台连续称量输送的物料。物料在皮带引导下通过计量平台，计量平台通过称重托辊将物料重力作用在称重传感器上。称重传感器产生一个与作用力成比例的电压信号，送入仪表内，仪表将此电压信号放大后转换成数字信号送入微处理机中。白色三角形区域表示单托辊的负荷分配，计量平台范围内只有一半的物料重力作用于称重托辊上。根据称量技术，换算成标准单位皮带负荷。测速用的极轮安装在电机轴上，根据极轮的凹凸外形，速度传感器产生脉冲信号，送入INTECONTPLUS仪表内并转换成数字信号送入微处理机中，计算出皮带速度。微处理机根据皮带负荷和皮带速度计算出的瞬时流量。
