皮带秤简介：

　　皮带秤，是指无需对质量细分或者中断输送带的运动，而对输送带上的散装物料进行连续称量的自动衡器。

皮带秤适用范围：

　　计量皮带秤是安装在皮带输送机上对散状物料进行连续计量的理想设备。具有结构简单、计量准确、使用稳定、操作方便、维护量小等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀等环境，广泛应用于建材、冶金、电力、化工、煤炭、矿山、港口等行业的输送过程计量。

功能特点：

　　在生产工艺流程的皮带运输机中，安装合适流量的计量皮带秤架及测速装置，秤架上的称重传感器检测出通过该秤架称量段的物料流量，并将这个重量信号送到称重控制器进行重量积算，得到相应的累计重量。

工作原理：

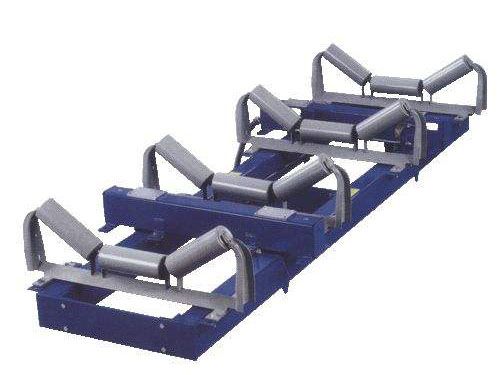

　　电子皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。在皮带秤上有一个称重传感器装在称重桥架上，工作时，将检测到皮带上的物料重量送入称重仪表，同时由测速传感器皮带输送机的速度信号也送入称重仪表，仪表将速度信号与称重信号进行积分处理，得到瞬时流量及累计量。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

主要参数：

　　计量准确度：±0.25%、±0. 5%、±0.1%、±0.2%

　　带宽(mm)： 500～1400

　　带速: 0.02～4m/s

　　称量范围：0.1～2000t/h

　　皮带输送机倾角：0～30°

　　工作条件和安装条件：

　　环境温度： 机械：-20℃～+50℃
